Kühlschiff »POLAR BRASIL«



Pläne:

Alle 8 Blätter im Maßstab 1 : 100 sind 1600 x 800 mm groß.




1. Linienriss
2. Steuerbord-Seitenansicht (auf See) mit Gesamtdraufsicht
3. Backbord-Seitenansicht (im Hafen)
4. Decksdraufsichten und Decksmaschinen

5. Querschnitte
6. Profilschnitte 1
7. Profilschnitte 2
8. Modellbauspanten

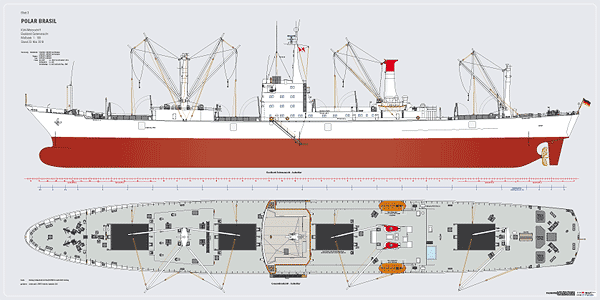

Backbord Seitenansicht (im Hafen)
